Описание

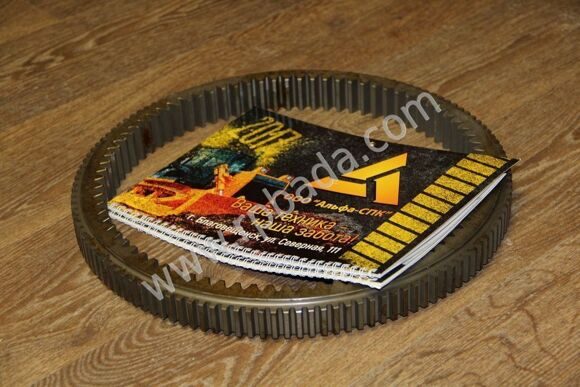

Шестерня трансмиссии КПП бульдозера Shantui SD32
Чертеж
| № 42 на чертеже |
 |
| № на чертеже |
Каталожный номер |
Наименование |
Количество |
| |
175-15-00226 |
Коробка передач КПП в сборе |
1 |
| 1 |
178-15-11130 |
Корпус |
1 |
| 2 |
234-15-12780 |
Винт |
3 |
| 3 |
175-15-41140 |
Пластина |
1 |
| 4 |
145-14-11320 |
Пробка |
2 |
| 5 |
175-14-41150 |
Корпус |
1 |
| 6 |
145-14-11320 |
Пробка |
2 |
| 7 |
175-15-31210 |
Палец |
4 |
| 8 |
04020-01228 |
Палец |
2 |
| 9 |
07000-63022 |
Кольцо уплотнительное |
5 |
| 10 |
175-15-41310 |
Фланец |
1 |
| 11 |
04020-00616 |
Палец |
1 |
| 12 |
01010-31425 |
Болт |
2 |
| 13 |
01602-01442 |
Стопорная шайба |
2 |
| 14 |
06042-00212 |
Подшипник |
1 |
| 15 |
04064-06020 |
Кольцо стопорное |
1 |
| 16 |
175-15-42131 |
Шестерня |
1 |
| 17 |
04064-08530 |
Кольцо стопорное |
1 |
| 18 |
175-15-42213 |
Вал |
1 |
| 19 |
145-14-11320 |
Пробка |
8 |
| 20 |
175-15-42850 |
Герметичное кольцо |
5 |
| 21 |
06000-06924 |
Подшипник |
1 |
| 22 |
130-09-16780 |
Кольцо стопорное |
1 |
| 23 |
04070-00130 |
Кольцо стопорное |
1 |
| 24 |
175-15-42180 |
Пружина |
1 |
| 25 |
234-21-12180 |
Гайка |
1 |
| 26 |
175-15-42220 |
Палец |
1 |
| 27 |
234-21-12190 |
Стопорная пластина |
1 |
| 28 |
234-21-12210 |
Стопорная пластина |
1 |
| 29 |
01010-30816 |
Болт |
2 |
| 30 |
175-15-42340 |
Пластина |
1 |
| 31 |
130-09-15740 |
Кольцо стопорное |
1 |
| 32 |
175-15-42364 |
Планетарный механизм КПП |
1 |
| 33 |
175-15-42571 |
Шестерня |
1 |
| 34 |
01010-31490 |
Болт |
6 |
| 35 |
01602-01442 |
Стопорная шайба |
6 |
| 36 |
04020-01228 |
Палец |
6 |
| 37 |
175-15-42491 |
Шестерня |
3 |
| 38 |
175-15-42552 |
Вал |
3 |
| 39 |
04260-00635 |
Стальной шарик |
3 |
| 40 |
09232-03838 |
Подшипник |
3 |
| 41 |
09233-03820 |
Шайба |
6 |
| 42 |
175-15-42650 |
Шестерня |
1 |
| 43 |
175-15-42412 |
Корпус |
1 |
| 44 |
04260-00952 |
Стальной шарик |
2 |
| 45 |
175-15-42971 |
Проставка |
2 |
| 46 |
234-15-12790 |
Заглушка |
2 |
| 47 |
175-15-42421 |
Барабан |
1 |
| 48 |
175-15-42430 |
Кольцо уплотнительное |
1 |
| 49 |
01010-31230 |
Болт |
12 |
| 50 |
01602-01236 |
Стопорная шайба |
12 |
| 51 |
04020-01228 |
Палец |
4 |
| 52 |
175-15-12715 |
Фрикционный диск |
2 |
| 53 |
175-15-42721 |
Пластина |
1 |
| 54 |
175-15-12750 |
Герметичное кольцо |
2 |
| 55 |
175-15-42870 |
Поршень |
1 |
| 56 |
195-15-12740 |
Герметичное кольцо |
1 |
| 57 |
154-15-12715 |
Фрикционный диск |
5 |
| 58 |
281-15-12720 |
Пластина |
4 |
| 59 |
175-15-42740 |
Поршень |
1 |
| 60 |
175-15-42750 |
Герметичное кольцо |
1 |
| 61 |
234-15-11220 |
Герметичное кольцо |
1 |
| 62 |
145-14-12790 |
Пружина |
24 |
| 63 |
175-15-42240 |
Стопорная пластина |
8 |
| 64 |
175-15-42230 |
Болт |
16 |
| 65 |
01582-01210 |
Гайка |
16 |
| 66 |
175-15-42890 |
Пружина |
5 |
